Dalam pembuatan acuan, "ketepatan tinggi" adalah salah satu istilah yang sering dilontarkan oleh orang ramai, tetapi di lantai kedai, ia boleh membawa maksud yang sangat berbeza. Dari tahun saya bekerja denganacuan penyambungdan bahagian optik, ketepatan tinggi bukan sekadar nombor pada lukisan—ia tentang cara acuan bertindak semasa larian berulang dan berapa banyak pelarasan yang diperlukan semasa pemasangan percubaan.
Saya masih ingat satu projek di mana sisipan standard kelihatan baik di atas kertas. Beberapa tangkapan pertama adalah baik, tetapi pada kelompok ketiga, salah jajaran kecil menyebabkan kilat di sepanjang tepi. Kami bertukar dalam sisipan ketepatan, dan tiba-tiba masalah itu hilang. Pada masa itulah ia benar-benar mengklik untuk saya: ia bukan tentang kesempurnaan di atas kertas, ia mengenai kestabilan dalam pengeluaran.
Untuk perbandingan terperinci, lihatSisipan Ketepatan lwn Sisipan Standard
.
Toleransi sering disalah ertikan. Sesetengah jurutera berfikir lebih ketat sentiasa sama dengan lebih baik, tetapi pada hakikatnya, toleransi perlu sepadan dengan aplikasi.
Sebagai contoh, kami pernah mencuba ±0.002 mm pada ciri kedudukan tidak kritikal. Kos pemesinan melambung tinggi, dan bahagian itu tidak menunjukkan prestasi yang lebih baik. Sebaliknya, permukaan rujukan kritikal memerlukan ±0.005 mm atau lebih ketat. Perbezaannya adalah konsisten, bukan hanya bilangannya.
Kami suka menganggapnya sebagai kepingan teka-teki yang sesuai. Jika tepi terlalu longgar, acuan berubah. Terlalu ketat, dan anda bergelut semasa perhimpunan. Sama ada cara, ia memakan masa dan boleh menimbulkan tekanan yang memendekkan hayat alat. Mendapatkan toleransi dengan betul-di mana ia sebenarnya penting-adalah helahnya.

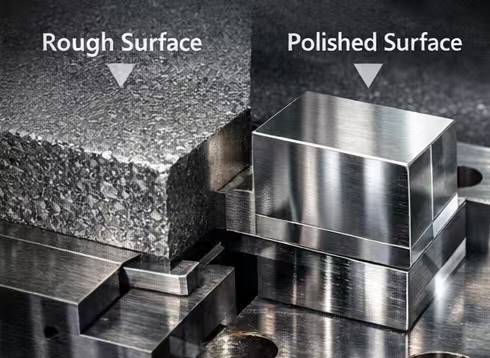

Kemasan permukaan sering dipandang remeh. Permukaan yang digilap bukan sahaja kelihatan bagus; ia mempengaruhi cara sisipan meluncur ke tempatnya, cara beban merebak dan cara haus berlaku dari semasa ke semasa.
Dalam amalan, kami menumpukan pada permukaan berfungsi: kawasan pengedap, muka sentuhan dan permukaan produk yang boleh dilihat. Kawasan dalaman yang tidak menyentuh plastik atau sisipan lain tidak memerlukan pengilat yang melampau. Saya telah melihat kes di mana kemasan cermin dilakukan di mana-mana, tetapi ia tidak meningkatkan prestasi—ia hanya meningkatkan kos dan masa utama.
LihatSisipan Ketepatan lwn Sisipan Standard
untuk contoh dunia sebenar tentang cara kemasan permukaan mempengaruhi tingkah laku acuan.
Kebolehulangan ialah apa yang memisahkan sisipan ketepatan sebenar daripada yang standard. Ia tidak mencukupi bahawa sisipan muat sekali; ia perlu kembali ke kedudukan yang sama selepas pembongkaran, pembersihan, atau penggantian bahagian.
Acuan penyambung dankomponen optikadalah sangat sensitif. Anjakan penjajaran 0.01 mm boleh menyebabkan produk rosak atau denyar meningkat. Mengikut pengalaman saya, menyemak kebolehulangan sebelum melakukan reka bentuk menjimatkan jam dalam pelarasan percubaan.
Kadangkala, kami juga menandai tepi rujukan dan melakukan beberapa kitaran pemasangan-pembukaan dalam bengkel untuk mengesahkan perkara ini. Ia membosankan, tetapi kos melangkaunya lebih tinggi dalam pengeluaran.
Untuk lebih lanjut mengenai acuan penyambung, lihatKomponen Acuan Ketepatan untuk Acuan Penyambung
.

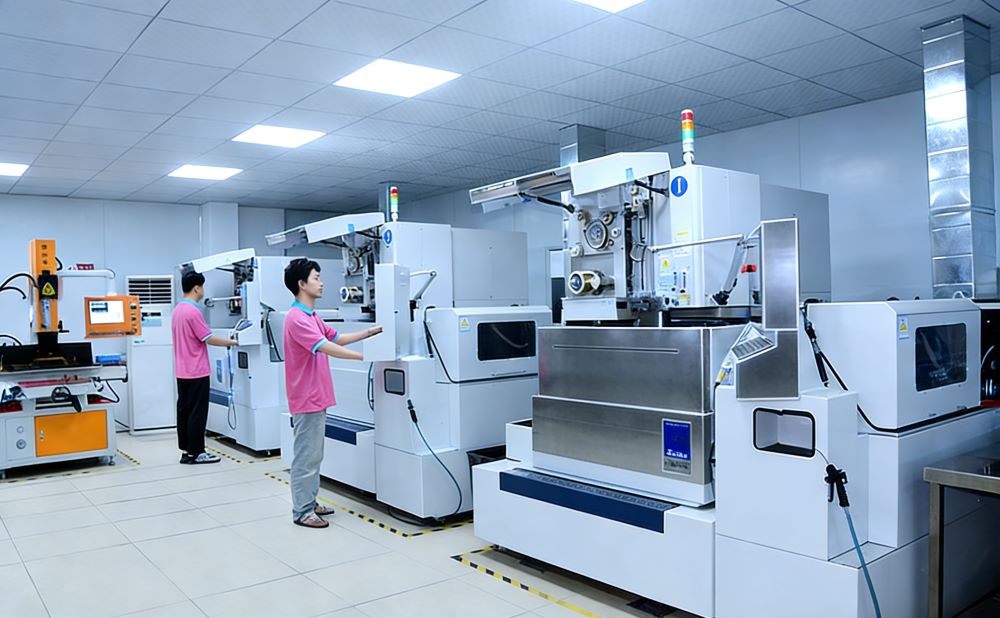

Lukisan adalah sasaran, tetapi pemesinan menjadikannya nyata. Kestabilan mesin CNC, parameter pemotongan, haus alat, dan kesan terma semuanya memainkan peranan. Malah sisipan yang direka dengan sempurna boleh rosak jika prosesnya tidak dikawal.

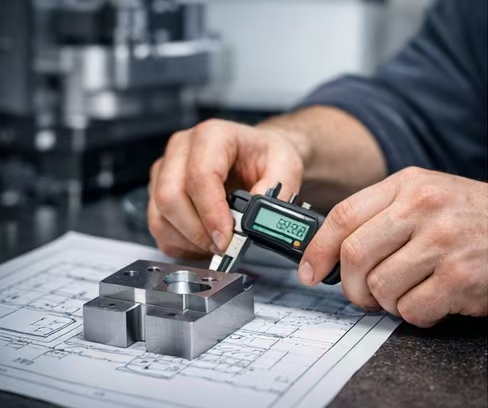

Pemeriksaan adalah satu lagi titik kritikal. Memeriksa dimensi hanya pada akhir pengeluaran sering terlepas drift semasa pemesinan. Kami mengukur dimensi kritikal pada pelbagai peringkat untuk menangkap isu lebih awal.
Pemesinan berketepatan tinggibukan tentang mesin mewah semata-mata—ia tentang proses terkawal yang boleh berulang. Kami mendapati bahawa konsistensi proses selalunya lebih penting daripada toleransi mutlak.
Tidak semua acuan mendapat manfaat daripada ketepatan yang melampau. Menggunakan sisipan berketepatan tinggi untuk perumah plastik ringkas adalah berlebihan. Ia meningkatkan kos dan masa utama tanpa meningkatkan kestabilan pengeluaran.
Sisipan ketepatan diperlukan apabila:
Ketepatan dimensi secara langsung mempengaruhi kualiti produk
Pelbagai komponen mesti sesuai bersama dengan sempurna
Acuan akan berjalan selama ratusan ribu kitaran
Dalam acuan yang lebih ringkas, sisipan standard dengan toleransi yang munasabah selalunya berfungsi dengan baik. Memilih tahap ketepatan yang betul berdasarkan aplikasi, bahan dan volum pengeluaran ialah pendekatan yang lebih bijak.
Sisipan acuan berketepatan tinggitidak ditakrifkan oleh satu nombor atau kemasan permukaan. Ia adalah hasil daripada kawalan toleransi, kualiti permukaan, kesesuaian, kebolehulangan, dan proses pemesinan yang bekerjasama.
Dari perspektif saya, matlamatnya bukan mengejar toleransi yang paling kecil. Ini tentang mencapai prestasi yang konsisten, boleh diramal dan stabil di mana ia sangat penting—mengurangkan pelarasan percubaan, mengelakkan kecacatan dan memastikan acuan berjalan lancar.
Untuk panduan lanjut, semakPemesinan Ketepatan Tinggi dan Komponen Acuan Ketepatan untuk melihat bagaimana prinsip ini digunakan dalam acuan yang berbeza.
