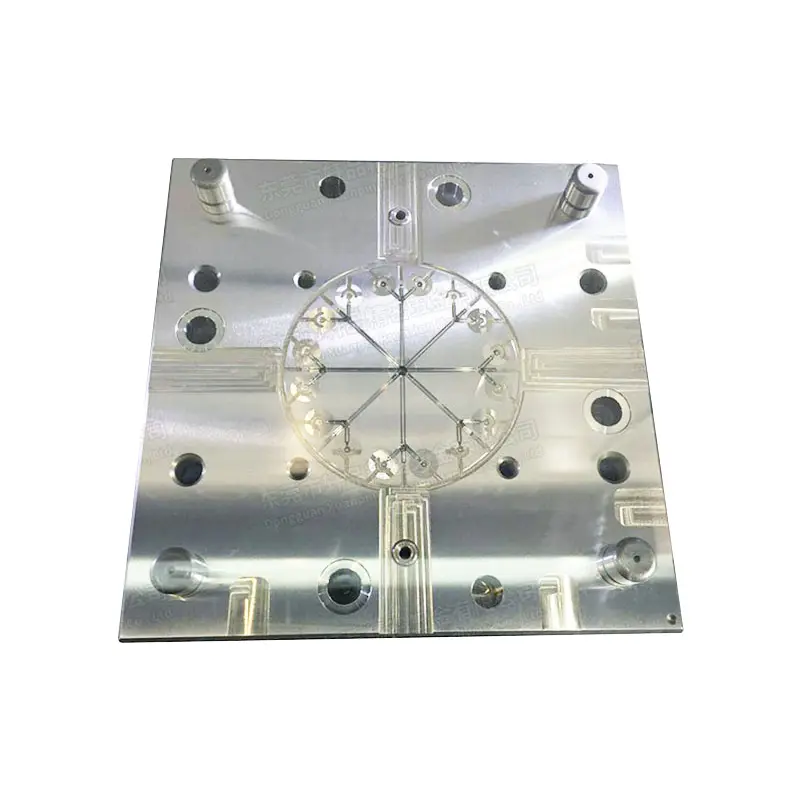

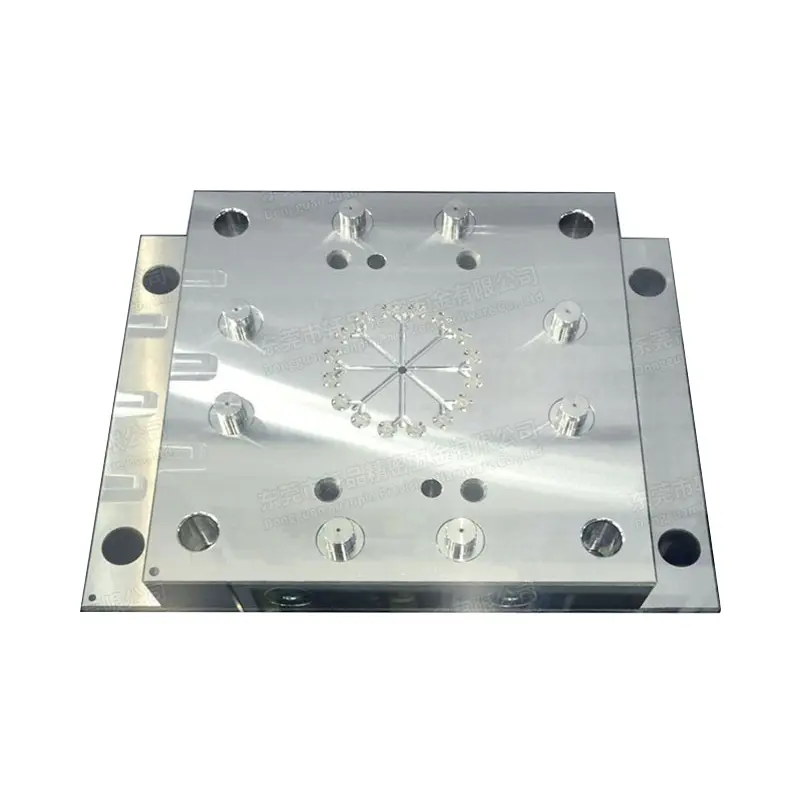

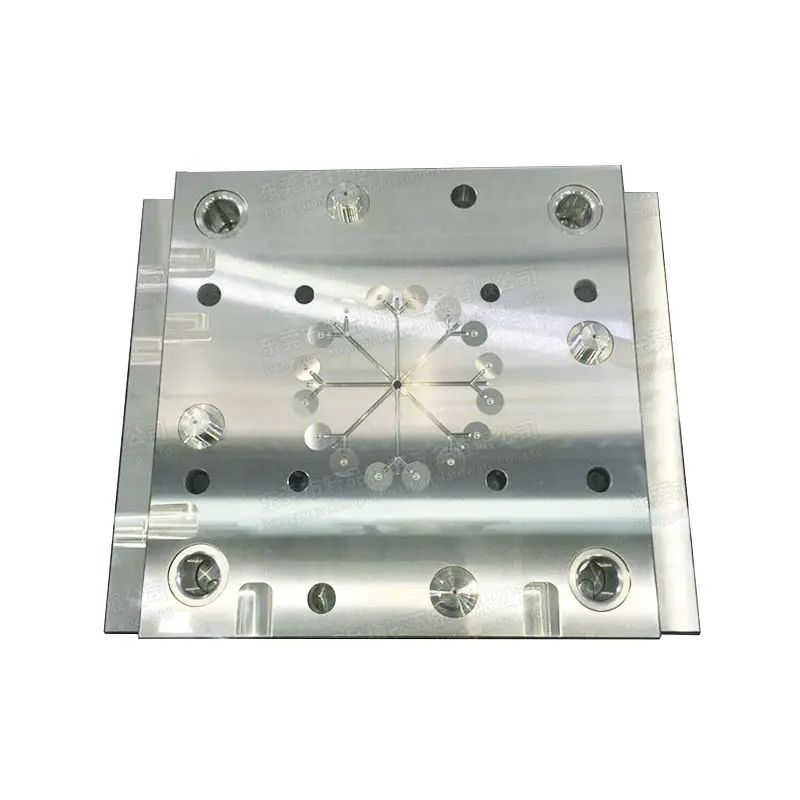

Apakah bahagian acuan optik ketepatan?
Acuan optik merujuk kepada komponen acuan ketepatan utama yang digunakan dalam proses pengacuan komponen optik (seperti kanta, prisma, plat panduan cahaya, dll.) Untuk memastikan ketepatan yang tinggi, kualiti permukaan yang tinggi, dan prestasi produk optik.
Ciri -ciri pemesinan ketepatan untuk komponen acuan optik:
● Ketepatan ultra tinggi
● Permukaan gred cermin
● Hayat & kestabilan yang panjang
Apakah bahan pemesinan ketepatan yang biasa digunakan untuk komponen acuan optik？
Kekerasan tinggi dan keluli rintangan haus tinggi seperti S136 、 P20 atau 45# keluli ect. Bahan-bahan ini boleh mencapai kekerasan 50-52hrc selepas rawatan haba untuk memenuhi keperluan ketepatan tinggi dan jangka hayat acuan.
Mengenai bahan:
|
Bahan |
HRC |
Adegan yang berkenaan |
Kelebihan utama |
Batasan |
|
Tungsten Steel |
85-90 |
Inti Modul Array Mikrostruktur |
Jangka hayat hingga 2 juta kali (3 kali keluli biasa) |
Sangat rapuh, dilarang digunakan dalam keadaan kesan |
|
S136 |
50-52 |
Kanta transparensi tinggi |
Prestasi penggilap cermin yang sangat baik (sehingga RA0.008μm) |
Kos adalah 40% lebih tinggi daripada P20 |
Apakah pemprosesan pemesinan ketepatan untuk komponen acuan optik?
Pertama, pelan dan bahan pemprosesan yang sesuai akan ditentukan mengikut lukisan. Pautan pemprosesan utama termasuk:
● Pemprosesan CNC: Lengkapkan pengacuan awal, tepat membentuk kontur asas bahagian, dan mengawal ketepatan dimensi asas.
● Pemotongan wayar: Untuk bentuk kompleks atau struktur halus, pemotongan ketepatan tinggi dicapai melalui pelepasan dawai elektrod.
● Pengisaran: Meningkatkan ketepatan permukaan dan ketepatan dimensi, mengurangkan kekasaran, memastikan paralelisme permukaan yang berkaitan, dll.
● Mirror EDM: Gunakan EDM Precision untuk membuat kelancaran permukaan acuan acuan yang tinggi, meletakkan asas untuk kesan cermin.
● JG (koordinat pengisaran): Fokus pada pemprosesan lubang ketepatan tinggi, alur dan struktur lain untuk memastikan toleransi kedudukan utama memenuhi piawaian.
● Pemesinan ultra-ketepatan: Untuk bahagian optik mewah, perubahan ultra-ketepatan atau pengisaran digunakan untuk mencapai ketepatan dan kelancaran yang sangat tinggi.
Akhirnya, rawatan menggilap dijalankan. Permukaannya dengan teliti dengan alat khas untuk menghilangkan kecacatan mikro dan akhirnya mencapai kesan seperti cermin, memenuhi keperluan ketat acuan optik untuk kualiti permukaan.
Di bidang mana bahagian acuan optik biasanya digunakan?
Dalam bidang elektronik pengguna, bahagian acuan optik yang digunakan untuk kanta telefon bimbit mewah, kamera komputer tablet, dan lain-lain; Dalam instrumen penyelidikan dan pengujian saintifik, yang digunakan untuk membentuk lensa peralatan optik ketepatan seperti mikroskop dan teleskop; dalam bidang pemantauan keselamatan, yang digunakan untuk kanta pemantauan definisi tinggi dan dalam industri automotif, sering digunakan untuk mengeluarkan kanta kamera laser, komponen optik radar laser.
Mengapa memilih acuan XP sebagai pembekal bahagian acuan optik anda?
● Kakitangan mahir dengan pengalaman yang kaya
● Teknologi dan peralatan terkini memastikan kualiti & ketepatan
● Penyelesaian individu untuk inovasi dan eksklusif anda
